MQ.R RADIALE Speciale

Descrizione

Manometro costruito secondo Norme UNI EN 837.1
- Cassa INOX aisi 304 dn 63 – 80, aisi 316 per 100 - 150 mm.
- Anello inox a Baionetta, IP55 (MQG IP65)
- Vetro a spessore 3 mm – (Trasparente in policarbonato per MQG)
- Perno e movimento in OTTONE, Esecuzione RADIALE
- Attacco cilindrico (ISO 228) 1/4” BSP per dn 63 e 80, 1/2” BSP for 100, 150 mm con strozzatura
- Quadrante in alluminio fondo bianco, Lancetta in Alluminio azzerabile (escluso dn 63)
-- Scala BAR nera
- Classe di precisione 1,0% (1,6% su dn 63, 80)
- Numero di matricola

Esercizio

Temperatura d'esercizio -30 + 65° C (+5 +65°C MQG)
Pressione Esercizio: Costante 75% - Variabile 60% - Sovrappressione: 25% < 60 bar >15% (come da EN 837.1)

Varianti

Scale Normalizzate: Vuotometro -1 / 0
Manovuotometro -1+0,6; -1+1,5; -1+3; -1+5; -1+9; -1+15 Bar;
Pressione 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 315; 400; 600; Bar

Opzioni prodotto

IP65 Riempimento di glicerina (ph. 99.5% di origine vegetale); Filetto NPT ANSI B.1.20.1; Sgrassatura USO OSSIGENO, scale e/o attacchi personalizzati, loghi, settori colorati; Contatti elettrici; Attacco Radiale ad ore 3 / 9 / 12

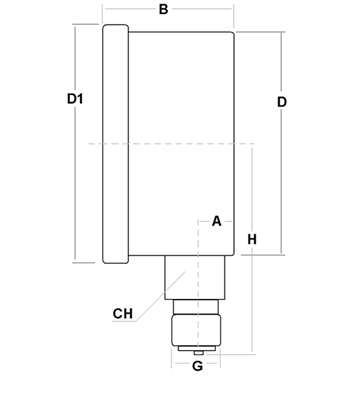

Misure disponibili
