VSX-03S

Stampa la scheda Download Richiedi preventivo


Modello

VSX-03S

Applicazione

Valvole per il controllo del flusso di processo.
Torna a valvole a sfera

Descrizione

Valvola a sfera INOX a 3 pezzi
- a SALDARE di TASCA
- aisi 316 in microfusione
- 3 pezzi con tiranti SMONTABILE a passaggio totale
- Guarnizioni Seggi in PTFE + 15% Fibra di Vetro
- O-ring stelo in Viton
- Boccola stelo PTFE + 15% Grafite
- Flangia per montaggio diretto attuatore secondo ISO 5211
- leva in aisi 304 ricoperta in gomma

Esercizio

Temperatura d'esercizio -20 + 180°C
PN 70 Bar

Varianti

Misure: 1/4"; 3/8"; 1/2"; 3/4"; 1"; 1"1/4; 1"1/2; 2"; 2"1/2; 3"

Opzioni prodotto

Misure disponibili

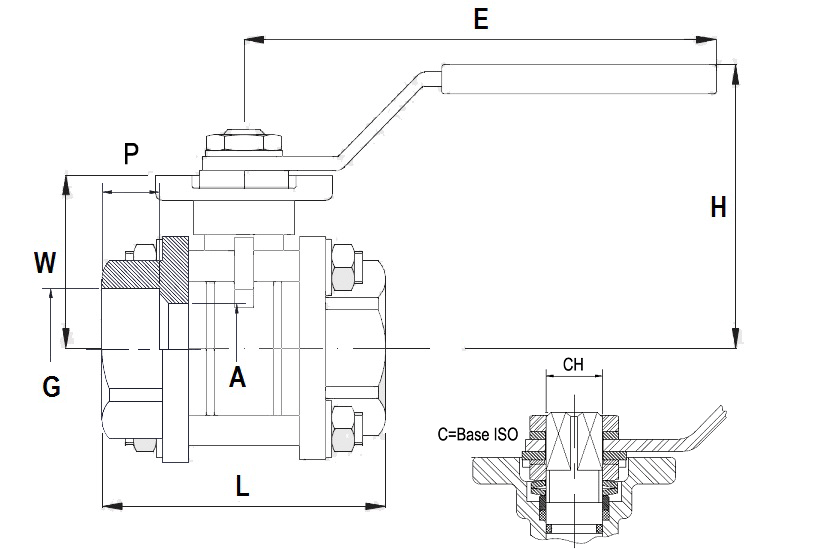

VAR A C E H G L P W CH Kg Lotto VAR A C E H G L P W CH Kg Lotto
14 8 F03 112 60 14,1 47.6 10 36 9x9 0,363 100 14 8 F03 112 60 14,1 47.6 10 36 9x9 0,363 100
38 10 F03 112 60 17,6 47.6 10 36 9x9 0,327 100 38 10 F03 112 60 17,6 47.6 10 36 9x9 0,327 100
12 15 F03-F04 112 60 21,8 55 10 40 9x9 0,477 100 12 15 F03-F04 112 60 21,8 55 10 40 9x9 0,477 100
34 20 F04-F05 138 70 27,5 73 14 42 11x11 0,769 50 34 20 F04-F05 138 70 27,5 73 14 42 11x11 0,769 50
1 25 F04-F05 138 70 34 81 14 45 11x11 1,091 50 1 25 F04-F05 138 70 34 81 14 45 11x11 1,091 50
114 32 F05-F07 160 88 43 91 15 55 14x14 1,576 20 114 32 F05-F07 160 88 43 91 15 55 14x14 1,576 20
112 40 F05-F07 205 94 49 103 15 60 14x14 2,391 20 112 40 F05-F07 205 94 49 103 15 60 14x14 2,391 20
2 50 F05-F07 205 100 61,5 120 19 68 14x14 3,215 20 2 50 F05-F07 205 100 61,5 120 19 68 14x14 3,215 20
212 38,5 F07-F10 330 150 77 155 21 102 17x17 7,100 10 212 38,5 F07-F10 330 150 77 155 21 102 17x17 7,100 10
3 80 F07-F10 330 165 90 182 24 112 17x17 10,500 10 3 80 F07-F10 330 165 90 182 24 112 17x17 10,500 10

Compatibilità chimica

Quali elementi sono indicati con i materiali impiegati per le parti a contatto con il processo
Leggi


Le foto, le dimensioni e le caratteristiche possono cambiare in qualsiasi momento
