MGE.R RADIALE Diametro 80 - 100 - 150 mm

Applicazione

Manometri cassa Inox a tenuta stagna o a bagno di glicerina adatti per l'esterno o dove ci sono vibrazioni. Tutte le applicazioni particolari possono essere risolte dalle nostre officine, attacchi, quadranti e/o scale non normalizzate. Ampia disponibilità di magazzino.

Descrizione

Manometro costruito secondo Norme UNI EN 837.1
- Cassa INOX IP65 aisi 304 dn 80 - 100 - 150 mm.
- Riempimento di glicerina (ph. 99.5% di origine vegetale)
- Anello inox a Baionetta
- Trasparente in policarbonato
- Perno e movimento in OTTONE, Esecuzione RADIALE
- Attacco cilindrico (ISO 228) con strozzatura 0.5 mm
- Quadrante in alluminio fondo bianco
- Lancetta in Alluminio
- Scala BAR nera e PSI Rossa (esclusi manovuotometri scala semplice BAR)
- Classe di precisione 1,0% (1,6% su dn 80)
- Numero di matricola

Esercizio

Temperature di esercizio: Temperatura d'esercizio -10 + 60° C
Pressione Esercizio: Costante 75% - Variabile 60% - Sovrappressione: 25% < 60 bar >15% (come da EN 837.1)

Varianti

Scale Normalizzate: Vuotometro -1 / 0 Bar+CmHg;
Manovuotometro -1+0,6; -1+1,5; -1+3; -1+5; -1+9; -1+15 solo Bar;
1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 315; 400; 600; 1000 Bar + Psi

Opzioni prodotto

Filetti NPT (ANSI B.1.20.1), SAE (7/16 UNF), Metrici o altri a disegno
Con o senza glicerina, Sgrassatura USO OSSIGENO, scale e/o attacchi personalizzati, loghi, settori colorati; Contatti elettrici

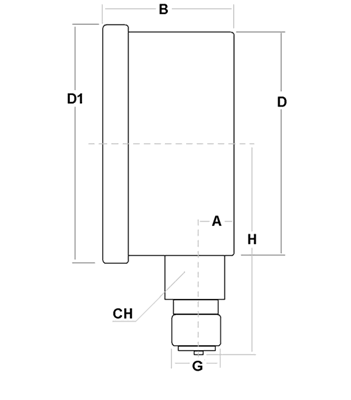

Misure disponibili
